翻转式焊锡机对高频变压器焊锡的要求

翻转式焊锡机对高频变压器焊锡的要求

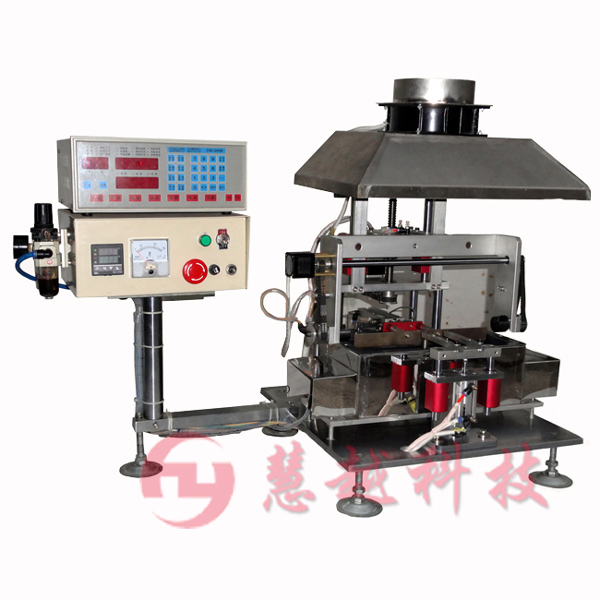

  我司东莞慧越科技 HY-H02翻转式焊锡机是多种仿真人手运动曲线，且有360度任意設定翻轉角度功能，可焊SMT及PIN TYPE各类立卧式等产品。翻转式焊锡机对高频变压器镀锡须均匀光滑，不可有冷焊，包焊，漏焊，连焊，氧焊或锡团。下面由慧越小编跟大家详细介绍一下。

1、Pin脚为IPin(垂直Pin)时，可留锡尖但锡尖长不超过1.5mm。
　　
2、留锡尖，垂直方向Pin脚可留锡尖且锡尖长不可超过1.5mm。
　　
3、PVC线的裸线部份(多股线)不可有刻痕及断股，且焊锡后不可有露铜或沾胶，或沾有其它杂质.
　　
4、助焊剂(FLUX)须使用中性溶剂。
　　
5、锡炉度须保持在450°C～500°C之间，焊锡时间因线径不同而异，如下：
　　
（1）AWG#30号线以上(AWG#30，AWG#3※。)1～2秒。
　　
（2）AWG#21～AWG#29号线……。)2～3秒。
　　
（3）AWG#20号线以下(如AWG20，AWG19)3～5秒。
　　
6、锡炉用锡条，其锡铅比例标准为60/40。每月须加一次新锡约1/3锡炉量。
　　
7、每焊一次浸入产品的锡面须保持干净。
　　
8、每月清洗锡炉一次并加新锡至锡炉满为止。
　　
    Note：
　　
　　1、白包Bobbin含锡油多，焊锡时间不可过长。
　　
　　2、塑料Bobbin不耐高温，易产生包焊或Pin移位。
　　
　　3、不可烧(烫)坏胶带。
　　
　　4、三层绝缘线须先脱皮后镀锡。
　　
　　5、焊点之间最小间隙须在0.5mm以上。
