数字电容测量仪
详细描述
<!---->

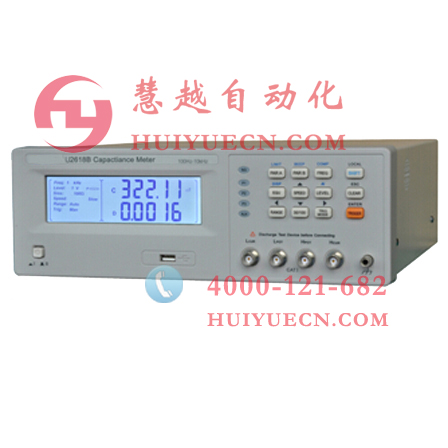

HY-TS01 数字电容测量仪
数字电容测量仪介绍：
HY-TS01 数字电容测量仪是采用最新测量原理打造的新一代低频元件测量仪器，其高精度高测量速度，大字符液晶显示屏，表面贴装技术，人性化的菜单设置，出色的外观， 无论是应用于生产线的质量控制，来料检验和元件自动测试系统均游刃有余。 RS-232C及HANDLER接口配置为远程控制及组建系统提供了技术平台。
HY-TS01 数字电容测量仪-性能特点：
1、采用SMT 表面贴装工艺
2、优异的测试稳定性
3、抗冲击能力强
4、功能强大，操作简单
5、最快20次/秒测量速度，满足测试系统要求
6、测量参数全面，读数稳定
7、30Ω, 100Ω两种输出阻抗选择
8、5 档分选及HANDLER接口
数字电容测量仪技术参数
测量功能 |
|
测量参数 |
主：C/R/Z 副： D/θ/X /ESR |
基本精度 |
0.1% |
等效电路 |
串联, 并联 |
偏差方式 |
绝对值，百分比 |
量程方式 |
自动, 保持 |
触发方式 |
INT/MAN/EXT/DUT/BUS |
测试速度 |
快速: 20, 中速: 10, 慢速: 3 (次/秒) |
校正功能 |
开路/短路清零 |
测试端配置 |
5端 |
显示方式 |
直读，ΔABS, Δ% |
显示器 |
主、副参数：5位显示 |
测试信号 |
|
测试频率 |
100Hz,120Hz,1kHz,10kHz |
输出阻抗 |
30Ω , 100Ω |
测试电平 |
0.1Vrms, 0.3Vrms, 1Vrms（可定制特殊电平） |
测量显示范围 |
|
|Z|, R,X,ESR |
0.0001Ω - 99.999MΩ |
C |
0.01pF - 99999μ F |
D |
0.0001 - 9.9999 |
θ(Deg) |
-179.9° – 179.9° |
θ(Rad) |
-3.14159 – 3.14159 |
Δ% |
-999.99% - 999.99% |
比较器和接口 |
|
比较器 |
P1,P2,P3,AUX,NG,5档分选及讯响 |
接 口 |
RS232C, USB, Handler |
