HY-K02-1 变压器隧道炉烘干线

一.外观尺寸要求：

1.烤炉箱体内壁宽 1.2M

2.输送带高 0.72 M

3.烘烤空间6M

4.烘烤炉前后要安装高0.125M,宽0.040M具在隔热功能的防经外线块

5.输送带入口区域0.8M

6.输送带出口区域 1M

二.功能要求：

1.烤炉三相功率要平衡

2.有过电流，过电压保护功能

3.有缺相保护功能，漏电保护功能

4.各温区有超温报警功能（安装三色报警灯）

5.烤炉箱体温度不高于50度

6.烤炉进出口高度150mm

7.烤炉进.出口位置要有较好隔热装置

8.烤炉进口位安装限位防呆装置

9.烤炉输送带采用轨道式输送方式

10.输送带运行要平稳，无停滞状及刮状

11.输送带电机和风扇电机燥音要符合行业标准

13.隧道烤炉要安装轮子和限位脚码，便于搬运

14.隧道炉整体分3段可以拆装

15.烤炉出口位安装冷却风机

16.烤炉出口位安装对射红外线感应器

17.安装三色报警灯

18. 增加用 继电器线路控制设定自锁电路，达到一定温度才运行

19. 电箱处控制面板加锁,防止人为随意调动；

20. 是否可以增加时间温度曲线记录仪；

21. PCB 板备用

22. 出口处已有限位装置，再增加一个限位开关

23. 炉内温度200度

三.技术参数：

1.烤炉除前后半米外，温差在正负5度以内

2.炉内红外线灯管不能处于长时间熄灭状态（红外线亮是最佳状态）

3.烘烤时间要采用时间控制方式

4.分6个温区控制设定温度

5.加一个6路曲线仪

6.温控表 、 hcr  、传感器

四.设备配件要求：

1.隧道炉整机保修一年

2.漏电开关，交流接触器使用正泰正品

3.每一个温区配电流表1PCS，温控器1PCS

4.红外线灯管飞利浦品牌

七.设备安全要求：

1.设备的机械运行及电气控制符合非标设备制作的安全要领；

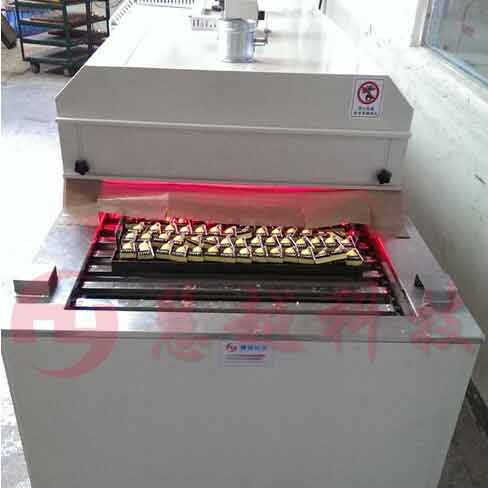

变压器隧道炉烘干线实物图：
