设备名称

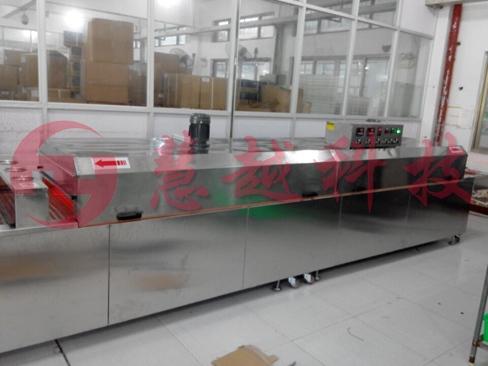

22米304不锈钢隧道炉

规    格

隧道式

电源/功率

380V  105kw

尺   寸

 外型尺寸

L22000mm × W1430mm × H1400mm

 烘箱外尺

L20000mm × W1430mm × H650mm

  烘箱內尺

L20000mm × W1230mm × H550mm（分5段加热，每段2000mm，每两段4000mm长度做一个独立控温 ）

结构及配置

总体结构

（箱式整体）

1、 烤炉採用1.2mm304不锈钢板折制成型；

2、 烤炉内膛採用1.2mm304不銹钢镜面板折制成型；

3、 烤炉体主横梁採用2.0mm不锈钢折弯製作；

4、 烤炉体脚架採用50*50*1.5mm不锈钢方通焊接成型；

5、 底部配置调平角杯；

6、 保温採用硅酸铝棉及发泡硅胶保温断热；保温层厚度為100mm；

电热装置

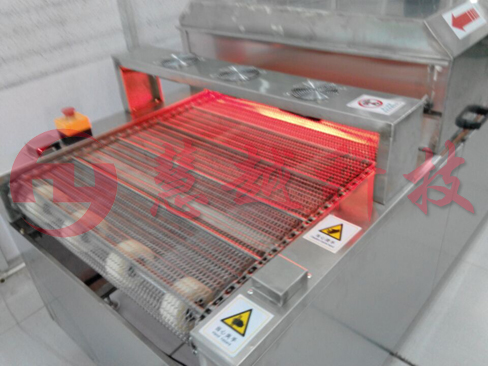

红外线碳纤维发热管加温；发热装置共100KW；

  传动系统

1、 1、传动变频装置：1500W电机、双减速机（1：200）、开关、指示灯共一套

2、 传送方式：铁氟龙带传送厂品。

溫控系統

控制系统镶於脚架围板处--内含：

1、 RKC温度控制器、SSR输出控温、运风电机370W、9寸千页风轮（不锈钢）、50A电流表、500V电压表、保险、加热通段保护、电源开关；共10套温控

炉调节

1、炉口高0-400mm可调。

烘箱技术指标

烤炉温度

RT~220℃

调节方式

平衡调温。控制系统根据温控表设定的温度点通过热电偶感应控制加热丝的输出量，达到动态的平衡。

注意事項

本设备旁边不能放置含有易燃易爆或易產生挥发、腐蚀性气体的物品进行试验或储存。

本设备正常工作时需有工作人员看守
