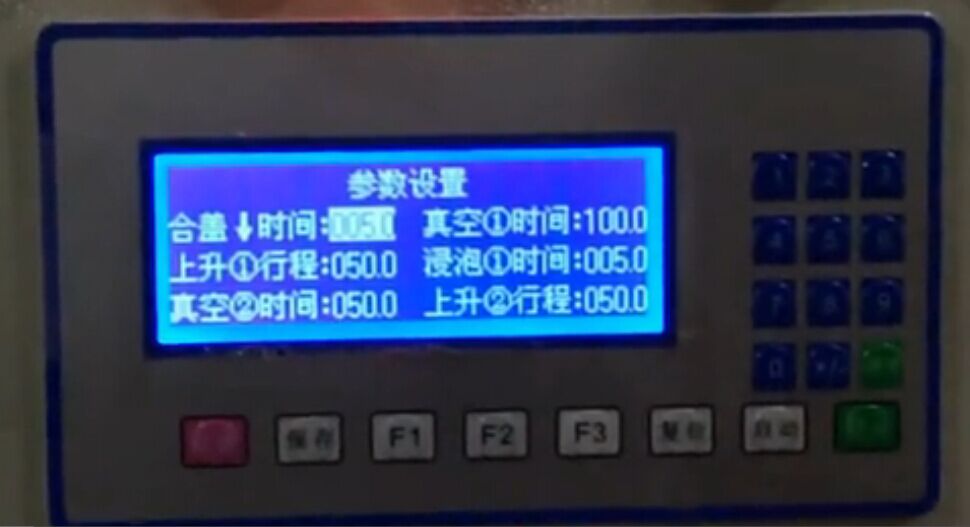

   我司东莞慧越科技HY-Z02全自动含浸机是自动运行程序：放入产品——盖合上————抽真空1——马达升1——浸泡1——马达升2——浸泡2——排气1——马达降——抽真空2——滴干,排气2——完成（报警）——开盖取出产品。（此为含浸工作的基本流程。）以下由慧越小编跟大家详解一下HY-Z02全自动含浸机控制器接线图.



HY-Z02全自动含浸机控制器接线图

1、上方接线座

Y15：蜂鸣器报警                       Y14：运行指示灯

24V+：+24V输出                      Y13：备用

Y12：合盖电磁阀                      Y11：开盖电磁阀

24V+：+24V输出                     Y10：排气电磁阀

Y09：进气电磁阀                      Y08：真空继电器

24V+：+24V输出                     Y07 Y06：备用

+5V：+5V输出                         +5V：+5V输出

Y05 Y04:备用                          +5V：+5V输出

Y03 Y02：备用                        +5V：+5V输出

Y01：升降方向                         Y00：升降脉冲



2、 中间接线座

GND:侧面为2段子                      +24V：电源插座



3、 下方接线座

X15：备用                              COM：公共地

X14：备用                              X13：原点感应

X12：极限感应                        COM：公共地

X11 X10：备用                        X09：压力保护

COM：公共地                           X08：备用

X07：相序异常                        COM：公共地

X05 X04 X03：备用                  COM：公共地

X02：备用                               X01：停止开关

X00：启动开关                        COM：公共地

<!---->
