高频变压器使用翻转式焊锡机焊锡的要求

高频变压器使用翻转式焊锡机焊锡的要求

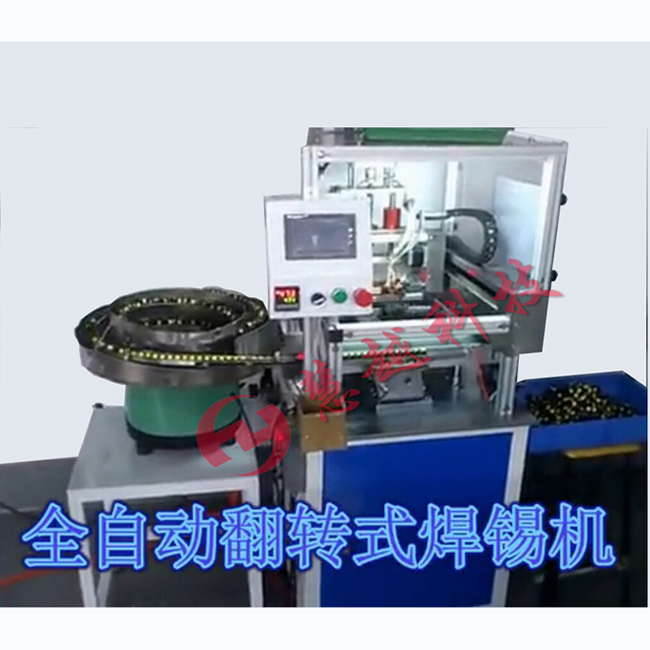

我司东莞慧越科技全自动翻转式焊锡机是无需人手，全过程都是机器操作，代替人工，包括自动上料，自动松香、自动焊锡、自动退料、可选着同时焊锡两种产品，或带360度翻转功能，产能每天66000-69000PCS。

 高频变压器使用翻转式焊锡机焊锡的要求的很高的，因为高频变压器焊锡是整个制作高频变压器很重要的一项步骤，因为锡是一个高度液体，而且高频变压器需要焊锡必须需要高温下运作，那如何控制好高频变压器焊锡出来的效果呢？

高频变压器使用翻转式焊锡机焊锡的要求

1、高频变压器镀锡须均匀光滑，不可有冷焊，包焊，漏焊，连焊，氧焊或锡团。

2、PIN脚為I PIN(垂直PIN)时，可留锡尖但锡尖长不超过1.5mm。

3、 PIN脚為L PIN(L型PIN)时且為水平方向缠线时，在水平方向之PIN脚不可留锡尖，垂直方向PIN脚可留锡尖且锡尖长不可超过1.5mm。

4、 PVC线之裸线部份(多股线)不可有刻痕及断股，且焊锡后不可有露铜或沾胶，或沾有其它杂质。

5、助焊剂(FLUX)须使用中性溶剂。

6、高频变压器焊锡度须保持在450℃～500℃之间，焊锡时间因线径不同而异，如下：

  （6.1) AWG#30号线以上(AWG#30，AWG#3.) 1～2秒。

   (6.2) AWG#21～AWG#29号线……… .) 2～3秒。

  （6.3） AWG#20号线以下(如AWG20，AWG19) 3～5秒。

7、 锡炉用锡条，其锡铅比例标準為60/40。每月须加一次新锡约1/3锡炉量。

8、 每焊一次锡面须刮凈再第二次.

9、 每周清洗锡炉一次并加新锡至锡炉满為止。
